近幾年，土工組成資料的出產廠家越來越多，出產規模愈來愈大、品種繁多，質量基本上都能夠到達國家標準;其次，對土工組成資料的研討也日益深入，擬定的許多國家標準或標準，為該資料的推廣供給了技能根據，土工組成資料的研討、出產、規劃逐漸走向了老練。

　　壩體前壩坡的復合土工膜與壩基混凝土防滲墻及兩壩肩混凝土趾板錨固在一起，一起構成前壩面的防滲體系。壩體為透水性很強的爆炸料組成，滲透系數一般大于在1×10-3cm/s，能夠迅速下降壩體內的滋潤線高度，利于壩體的抗滑安穩安全。
　　前壩坡面由下而上首要由無砂混凝土(下墊層)、復合土工膜、苯板(上墊層)、混凝土板護坡構成。下墊層選用透水性較強的無砂混凝土，最小厚度8cm;上墊層選用保溫功能及平整度較好的苯板，厚度2cm;苯板上部為邊長0.60m、厚10cm的六邊形鋼筋混凝土模框，框內現澆C20素混凝土，模框之間干靠，有利于壩面排水。因而，該壩體防滲作用的好壞關鍵是復合土工膜本身的防滲作用及其與周邊銜接的可靠性。
　　復合土工膜本身的防滲作用首要取決于土工膜的物理力學目標及接縫的質量。根據接受的水壓力和下墊層，經核算，復合土工膜選用兩布一膜(300g/m2/PE0.5/250g/m2)，其物理力學目標為：抗拉強度19KN/m，延伸率53.6%，CBR頂破強度3.41KN，筆直滲透系數4.76×10-13cm/s，幅寬4.0m.施工中，一般都要對工廠內出產的土工膜進行拼接，接縫的質量好壞直接影響土工膜的防滲功能和抗拉強度，因而，有必要嚴厲依照技能規程進行施工。
土工膜使用時所留意的事項：
鋪設土工膜前應由土建工程相應的合格檢驗證明文件。
土工膜裁切之前，應該準確丈量其相關尺度，然后按實際裁切，一般不宜按圖示尺度裁切，應逐片編號，詳細記錄在專用表格上。
鋪設土工膜時應力求焊縫最少，在保證質量的前提下，盡量節省原資料。一起也容易保證質量。
膜與膜之間接縫的搭接寬度一般不小于10cm，一般就使焊縫擺放方向平行于最大斜度，即沿斜度方向擺放。
一般在角落及變形地段，應是接縫長度盡量減短。除特殊要求外，在斜度大于1：6的斜坡上距頂坡或應力會集區域1.5米范圍內，盡量不設焊縫。
HDPE膜在鋪設中，應防止發生人為褶皺，溫度較低時，應盡量拉緊，鋪平。
HDPE膜鋪設完成后，應盡量削減在膜面上行走、搬動工具等，凡能對土工膜形成損害的物件，均不該放在膜上或攜帶在膜上行走，避免對膜形成意外損傷。

土工膜焊接施工工藝
1 土工膜施工的基面要求 安裝基底外表要夯實整平，去掉樹根、石塊、玻璃和鐵釘等尖利物體；基底陰陽角需修整圓順，圓角半徑≥50cm ，焊接縫外表有必要整理干凈；在土建、監理、業主、施工方檢驗簽字認可后便可進行鋪土工膜施工。
2 土工膜施工的氣候要求 氣溫一般應在5℃以上，低溫時土工膜應緊張些，高溫時土工膜應放松些。土工膜安裝施工根據詳細現場狀況和其時氣候條件恰當預放2％～5％的伸放量；風力在四級以下；氣溫過低時，4級以上勁風及雨雪氣候一般不該施工；在風氣候，風力影響土工膜施工時，待焊的土工膜使用大石塊或砂袋壓牢。

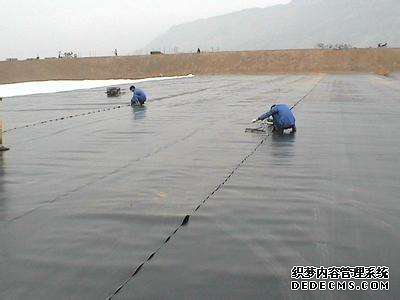

3 土工膜的鋪設 鋪設土工膜是整個防滲體系中縫擺放方向平行于最大坡腳線，即沿斜度方向擺放。鋪設土工膜時應力求焊縫最少，在保證質量的前提下，盡量節省原資料，一起也容易保證質量。一般在角落及變形地段，應是接縫長度盡量減短。
